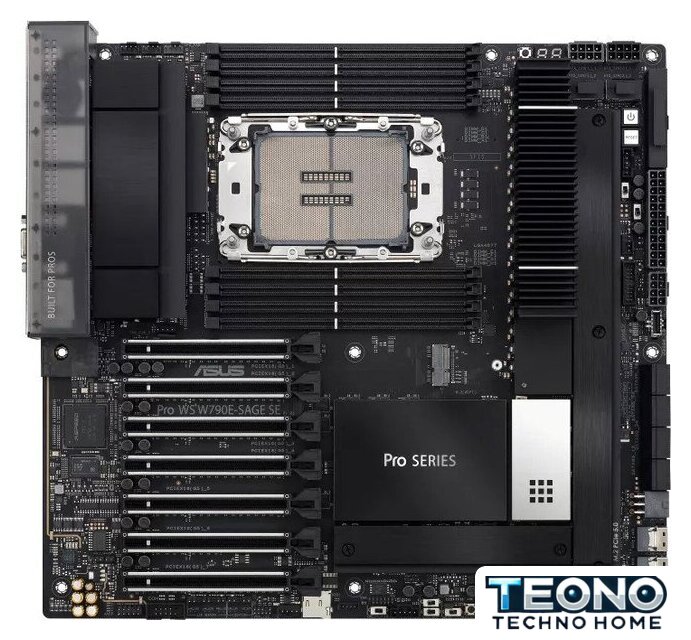

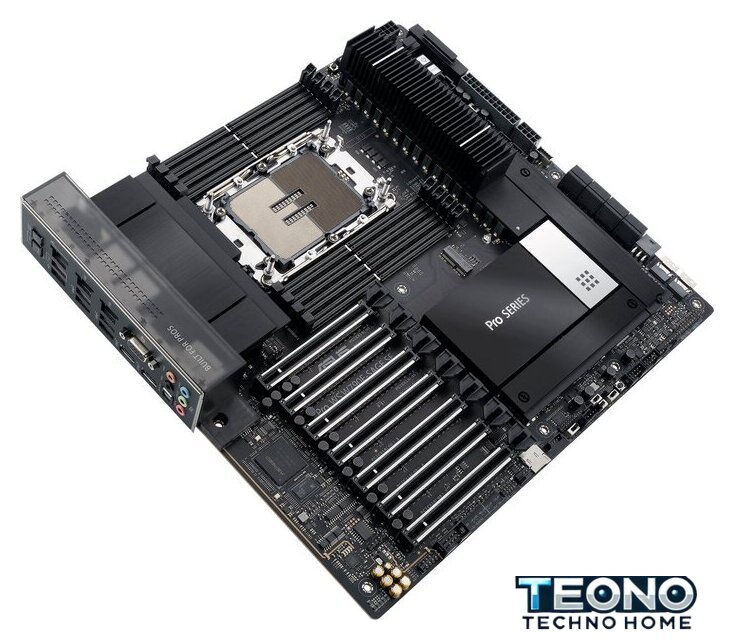

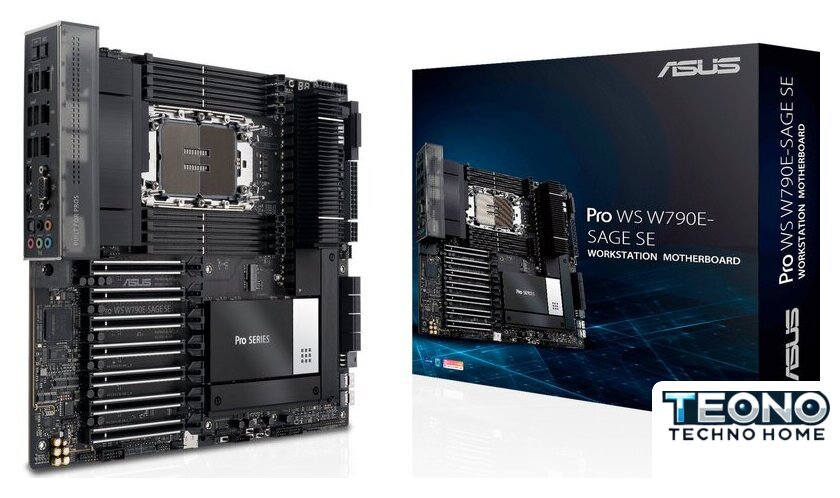

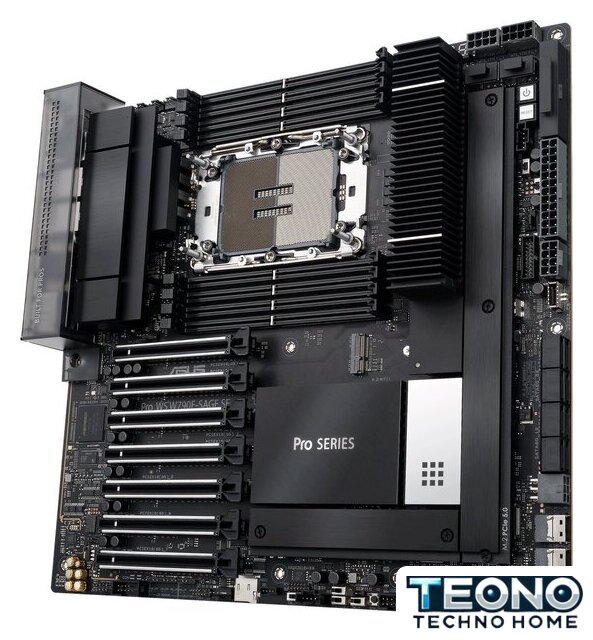

Материнская плата ASUS Pro WS W790E-SAGE SE

Характеристики ASUS Pro WS W790E-SAGE SE

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Xeon W-2400, Intel Xeon W-3400
• Встроенный процессор: нет
• Сокет: LGA4677
• Чипсет: Intel W790
• Количество фаз питания: 14+1+1
• Охлаждение фаз питания: есть
• Форм-фактор: SSI EEB
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 8
• Максимальный объём памяти: 2TB
• Режим памяти: восьмиканальный
• Максимальная частота памяти: 6 800 МГц
• Дополнительные характеристики ОЗУ: поддержка ECC Registered планок памяти с частотами 6800 (OC), 6600 (OC), 6400 (OC), 6200 (OC), 6000 (OC), 5800 (OC), 5600 (OC), 5400 (OC), 5200 (OC), 5000 (OC), 4800 МГцподдержка Intel Extreme Memory Profile (XMP)

Слоты расширения

• Версия PCI Express: 5.0
• Всего PCI Express x16: 7
• Всего PCI Express x1: нет
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• Дополнительные характеристики PCI: процессоры Intel Xeon серии W-34007 слотов PCIe 5.0 с режимами работы x16/x16/x16/x16/x16/x8/x16процессоры Intel Xeon серии W-24004 слота PCIe 5.0 с режимами работы x16/x16/x16/x16

Интерфейсы накопителей

• M.2: 3
• Спецификации накопителей: ЦП (с процессорами Intel Xeon серии W-3400):слот M.2_1 (ключ М), тип 2242/2260/2280/22110, режим работы PCIe 5.0 x4слот M.2_2 (ключ М), тип 2242/2260/2280/22110, режим работы PCIe 5.0 x4*слоты M.2_1 и M.2_2будут недоступны при установке процессоров Intel Xeon серии W-2400чипсет:слот M.2_3 (ключ М), тип 2242/2260/2280/22110, режим работы PCIe 4.0 x4порты SlimSAS_1/_2 поддерживают устройства NVMe с режимом работы PCIe 4.0 x4
• SATA 3.0: 8
• RAID: 0, 1, 5, 10 - PCIe/SATA, поддержка Intel VROC и Intel VMD
• SAS: 2

Сеть и связь

• Wi-Fi: нет
• Bluetooth: нет
• Ethernet: 1x1 Гбит/с + 2x10 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: AST2600
• Поддержка SLi/CrossFire: нет
• Встроенный звук: Realtek ALC S1220A
• Звуковая схема: 7.1

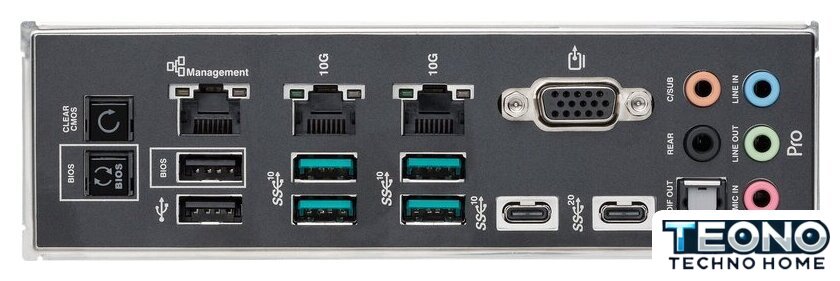

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): нет
• USB 3.2 Gen2 Type-A (10 Гбит/с): 4
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): 1
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: 1
• Аудио (3.5 мм jack): 5
• COM: нет
• LPT: нет
• PS/2: нет
• DisplayPort: нет
• mini DisplayPort: нет
• VGA (D-Sub): 1
• DVI: нет
• HDMI: нет

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Цифровой выход S/PDIF: нет
• COM: 1
• LPT: нет
• Разъемы для вентилятора ЦП: 2
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 5
• Разъемы для подсветки ARGB 5В: нет
• Разъемы для подсветки RGB 12В: нет
• Описание внутренних разъемов: Fan and Cooling related1 x 4-pin CPU Fan header(s)1 x 4-pin CPU OPT Fan header(s)5 x 4-pin Chassis Fan header(s)1 x W_PUMP+ header(s)Power related2 x 24-pin Main Power connector4 x 8-pin +12V Power connector1 x 8-pin PCIe Power connector1 x 6-pin PCIe Power connectorStorage related3 x M.2 slots (Key M)2 x SlimSAS connector(s)8 x SATA 6Gb/s ports1 x VROC Key connectorUSB1 x USB 3.2 Gen 2 connector (support(s) USB Type-C)1 x USB 3.2 Gen 1 header(s) support(s) 2 additional USB 3.2 Gen 1 ports2 x USB 2.0 header(s) support(s) 4 additional USB 2.0 portsMiscellaneous1 x COM Port header1 x FlexKey button1 x Front Panel Audio header (AAFP)1 x LN2 Mode jumper1 x M.2 slot (Key E)1 x ReTry button1 x Safe Boot button1 x SPI TPM header (14-1pin)1 x Start button1 x 20-3 pin System Panel header with Chassis intrude function1 x Thermal Sensor headerBMC Related1 x BMC switch1 x VGA switch1 x BMC LAN fixed IP switch1 x IPMI switch2 x Q_PSU switch2 x PSU SMBus header1 x Front panel location LED header1 x Location button header1 x VPP_I2C header1 x Micro SD card socket1 x BMC_T_SENSOR header1 x BMC LED1 x Location LED1 x Message LED header

Габариты

• Длина: 305 мм
• Ширина: 330 мм

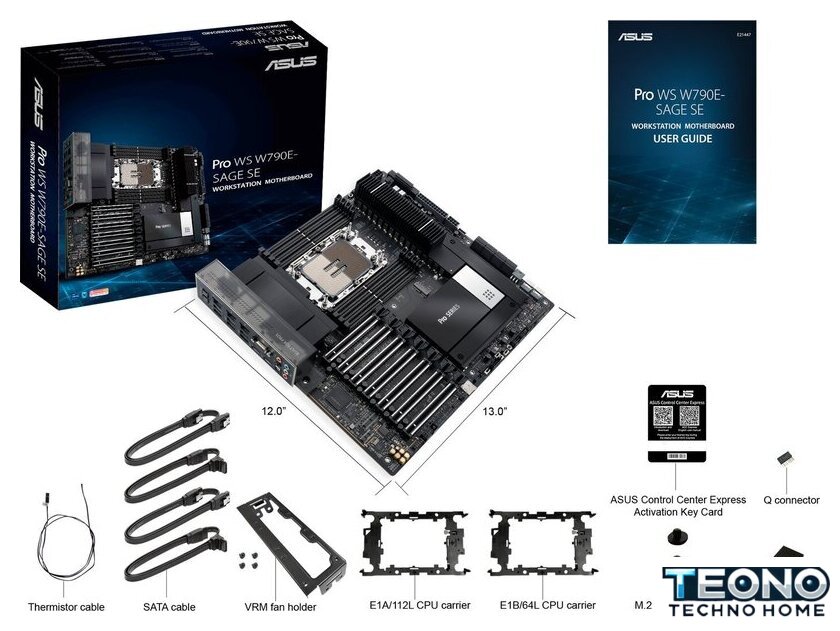

Комплектация

• Комплектация: Cables4 x SATA 6Gb/s cables1 x Thermistor cable packMiscellaneous1 x VRM Fan holder1 x Q-connector1 x M.2 Rubber Package(s)1 x M.2 backplate Rubber Package(s)1 x Screw package for M.2 Key E1 x CPU guard for LGA 4677 E1A1 x CPU guard for LGA 4677 E1BDocumentation1 x ACC Express Activation Key Card1 x User guide
