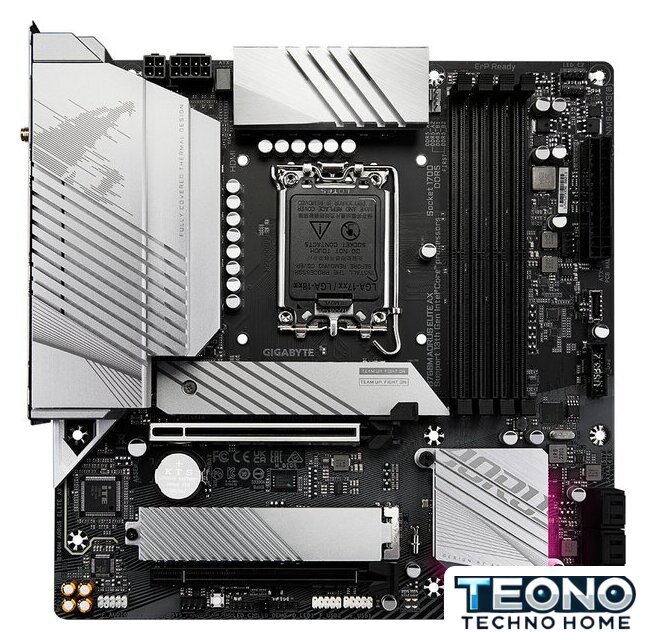

Материнская плата Gigabyte B760M Aorus Elite AX (rev. 1.3)

Характеристики Gigabyte B760M Aorus Elite AX (rev. 1.3)

Общая информация

• Дата выхода на рынок: 2024 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen14, Intel Gen13, Intel Gen12
• Встроенный процессор: нет
• Сокет: LGA1700
• Чипсет: Intel B760
• Количество фаз питания: 12+1+1
• Охлаждение фаз питания: есть
• Форм-фактор: mATX
• Цвет: черный
• Подсветка: есть

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 256GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 7 800 МГц
• Дополнительные характеристики ОЗУ: поддержка ECC Un-buffered DIMM 1Rx8/2Rx8 планок памяти работающих в режиме non-ECC и non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 планок памяти с частотами до 7800 МГц OCподдержка Intel Extreme Memory Profile (XMP)

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 2
• Всего PCI Express x1: нет
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• High Power Card Edge (HPCE): нет
• Дополнительные характеристики PCI: разъемы ЦП:разъем PCIEX16, PCI Express x16, режим работы PCIe 4.0 x16* разъем PCIEX16 поддерживает подключение видеокарты или NVMe SSD; при установке видеокарты убедитесь, что устанавливаете ее в разъем PCIEX16разъемы чипсета:разъем PCIEX4, PCI Express x16, режим работы PCIe 4.0 x4Поддержка AMD CrossFireX

Интерфейсы накопителей

• M.2: 2
• Спецификации накопителей: слоты ЦП:слот M2A_CPU, сокет 3, ключ M, тип 2280, режим работы PCIe 4.0 x4/x2слоты чипсета:слот M2P_SB, сокет 3, ключ M, тип 22110/2280, режим работы PCIe 4.0 x4/x2
• SATA 3.0: 4
• RAID: 0, 1, 5, 10 - SATA

Сеть и связь

• Wi-Fi: 802.11ax (Wi-Fi 6E)
• Bluetooth: 5.3
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: AMD CrossFireX
• Встроенный звук: есть
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): 3
• USB 3.2 Gen2 Type-A (10 Гбит/с): 1
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): 1
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• USB-C (Thunderbolt 5): нет
• Цифровой выход S/PDIF: 1
• Аудио (3.5 мм jack): 2
• COM: нет
• LPT: нет
• PS/2: нет
• DisplayPort: 1
• Версия DisplayPort: 1.2
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: 2
• Thunderbolt 5: нет
• Цифровой выход S/PDIF: нет
• COM: нет
• LPT: нет
• HDMI: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: нет
• Разъемы для корпусных вентиляторов: 3
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: 2
• Описание внутренних разъемов: 1 x 24-pin ATX main power connector1 x 8-pin ATX 12V power connector1 x 4-pin ATX 12V power connector1 x CPU fan header3 x system fan headers2 x addressable LED strip headers2 x RGB LED strip headers2 x M.2 Socket 3 connectors4 x SATA 6Gb/s connectors1 x front panel header1 x front panel audio header1 x USB Type-C header, with USB 3.2 Gen 2 support1 x USB 3.2 Gen 1 header2 x USB 2.0/1.1 headers2 x Thunderbolt add-in card connectors1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)1 x Q-Flash Plus button1 x reset button1 x reset jumper1 x Clear CMOS jumper

Габариты

• Длина: 244 мм
• Ширина: 244 мм

Комплектация

• Комплектация: - два кабеля SATA- Wi-Fi-антенна- документация
